"Handlauf- Geländer-Erhöhung" - für runde Handläufe
Die "Geländer und Handlauferhöhung" (MADE IN GERMANY) aus Edelstahl wird individuell nach Ihren Bedürfnissen gefertigt.
Gerne beraten wir Sie kostenfrei per Telefon oder E-Mail. Qualität und Service stehen bei uns an erster Stelle.
Mehr Informationen zur Qualität, zum Service und zur Technik erhalten Sie hier (Link)
Die Geländer- und Handlauferhöhung aus rostfreiem Edelstahl V2A geschliffen K240 ist optisch sehr edel und zeichnet sich durch eine hochwertige Verarbeitung aus.
(inkl. Edelstahlklebstoff)
(inkl. Edelstahlklebstoff)
Bei I-Form: keinen, Bei L-Form: einen, bei U-Form: zwei. Oder Sie schließen die einzelnen Handläufe ohne Verbinder mit z.B. Endkappen ab.
(inkl. Edelstahlklebstoff)
Maximal bei I-Form, L-Form, U-Form sind zwei Stück möglich
(Wenn Sie keinen Wandflansch also keinen Wandanschluss möchten wählen Sie "ohne" aus und dafür die Form der Endkappe)
- Vormontiert -
Wenn Sie auf beiden Enden einen Wandflansch möchten (Auswahl bei Wandflansch 2 Stück) dann wählen Sie bei Endkappe "ohne" aus
Sie können folgende Formen der Endkappen wählen:
Maximal lichte Weite zwischen altem und neuem Handlauf sollte bei Absturzsicherungen 120mm sein (!), damit Niemand zwischendurchfallen kann.
Lichte Weite = 12mm Flanschplatte + Xmm Trägerstütze + 5mm Kugering = max. 120mm
Besser einen Halter zu viel als zu wenig!
Hier erhalten Sie eine Übersicht unseres Montagematerials (Link)
Unsere Produkte werden ohne Leistungserklärung geliefert und nur auf Anfrage und Angebot nach DIN EN 1090 hergestellt.
Die Lieferung erfolgt ausschließlich zur Selbstmontage.
Gerne beraten wir Sie kostenfrei per Telefon oder E-Mail. Qualität und Service stehen bei uns an erster Stelle.
Mehr Informationen zur Qualität, zum Service und zur Technik erhalten Sie hier (Link)
Die Geländer- und Handlauferhöhung aus rostfreiem Edelstahl V2A geschliffen K240 ist optisch sehr edel und zeichnet sich durch eine hochwertige Verarbeitung aus.
Hinweis: diese Geländererhöhung eignet sich für alle Geländer mit rundem Handlauf.
Bei anderen Formen und bei Zweifeln und Fragen senden Sie uns bitte vorab eine Mail mit Fotos und Hand-Skizzen Ihres Geländers, welches Sie erhöhen möchten zur Anfrage.
Gerne erstellen wir ein Angebot. Bitte senden Sie Ihre Anfrage an: info@handlauf-inox.de. Gerne beraten wir Sie telefonisch: 07045-2019630.
Hinweise aus der statischen Berechnung, um die Anforderung nach DIN an eine "Absturzsicherung" zu erfüllen:
Bei unserer maximalen Erhöhung mit 200mm Trägerstütze und somit ca. 260mm Ausladung (gesamte Erhöhung inkl. Klemmhalter und neuem Handlauf) sollte der Halterabstand maximal 400mm zueinander betragen (bei Holmlast = 0,5 KN/m und nach Eurocode 3 den Faktor um 1,5 erhöht). Der max. Halterabstand erhöht sich proportional zur Ausladung z.B. 130mm Ausladung ergibt 800mm Halterabstand. Bei "Absturzsicherungen" nach DIN darf die maximale lichte Weite zwischen neuem und altem Handlauf 120mm betragen.
Der maximale Durchmesser Ihres "alten" Handlaufs für die Klemmhalter ist auf max. Ø 60mm begrenzt. (kommt aber nur sehr selten vor)
In ein paar Schritten zu Ihrer persönlichen Geländererhöhung - Orientieren Sie sich an unseren Skizzen bei den Produktbildern!
Haben Sie einen flachen Handlauf? Dann sehen Sie bitte unsere
"Handlauf-Geländer-Erhöhung" - für flache Handläufe (Link)
oder direkt hier zu den wichtigsten Skizzen:

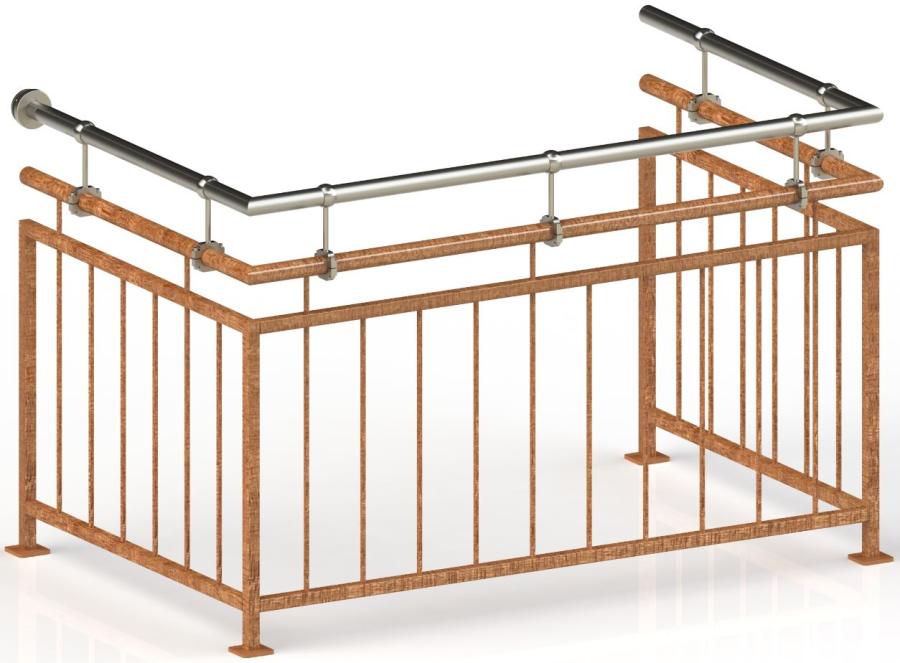

Übersichtsskizze wie eine Geländererhöhung für runde Handlaufe aussieht
CAD-Maß Skizze für Handlauf-Geländer-Erhöhung für runde Handläufe
Bei anderen Formen und bei Zweifeln und Fragen senden Sie uns bitte vorab eine Mail mit Fotos und Hand-Skizzen Ihres Geländers, welches Sie erhöhen möchten zur Anfrage.
Gerne erstellen wir ein Angebot. Bitte senden Sie Ihre Anfrage an: info@handlauf-inox.de. Gerne beraten wir Sie telefonisch: 07045-2019630.
Hinweise aus der statischen Berechnung, um die Anforderung nach DIN an eine "Absturzsicherung" zu erfüllen:
Bei unserer maximalen Erhöhung mit 200mm Trägerstütze und somit ca. 260mm Ausladung (gesamte Erhöhung inkl. Klemmhalter und neuem Handlauf) sollte der Halterabstand maximal 400mm zueinander betragen (bei Holmlast = 0,5 KN/m und nach Eurocode 3 den Faktor um 1,5 erhöht). Der max. Halterabstand erhöht sich proportional zur Ausladung z.B. 130mm Ausladung ergibt 800mm Halterabstand. Bei "Absturzsicherungen" nach DIN darf die maximale lichte Weite zwischen neuem und altem Handlauf 120mm betragen.
Der maximale Durchmesser Ihres "alten" Handlaufs für die Klemmhalter ist auf max. Ø 60mm begrenzt. (kommt aber nur sehr selten vor)
In ein paar Schritten zu Ihrer persönlichen Geländererhöhung - Orientieren Sie sich an unseren Skizzen bei den Produktbildern!
Haben Sie einen flachen Handlauf? Dann sehen Sie bitte unsere
"Handlauf-Geländer-Erhöhung" - für flache Handläufe (Link)
oder direkt hier zu den wichtigsten Skizzen:
Übersichtsskizze wie eine Geländererhöhung für runde Handlaufe aussieht
CAD-Maß Skizze für Handlauf-Geländer-Erhöhung für runde Handläufe
Handlauferhöhung, Geländererhöhung, aufgesetzter Handlauf
Eine Handlauferhöhung aus rostfreiem Edelstahl auf z.B. ein vorhandenes Geländer oder einem vorhanden Handlauf ist fast immer ein individuelles Metallbau-Produkt, da die zu erhöhenden Handläufe und Geländer sehr viele Formen und Größen haben können (z.B. Rundrohr oder Rechteckrohr etc.) und die Befestigungen daher immer variieren.
Gründe für eine Handlauferhöhung können sein, dass der vorhandene Handlauf oder das Geländer nicht mehr den aktuellen Vorschriften entspricht und ein Neubau zu aufwendig und teuer wäre.
Häufigstes Beispiel ist, wenn ein neuer Boden auf dem Balkon verlegt wird.
Bei dieser Geländer-Erhöhung konzentrieren wir uns auf runde Handläufe. Um ein Rundrohr zu erhöhen ist es notwendig eine Art Schelle zu entwickeln und zu konstruieren, die den alten Handlauf umschließt und klemmt und dazu noch modern und homogen aussieht, aber vor allem stabil ist. Es gibt unzählige Handlauf-Durchmesser, daher fertigen wir jeden der Klemmhalter ganz individuell nur für Ihren Handlauf zugeschnitten. Wir haben also keine Klemmhalter auf Lager. Jeder Klemmhalter ist ein Unikat. Es ist daher ganz wichtig, dass Sie Ihren Handlauf am besten mit einem Messschieber auf den Zehntel Millimeter genau messen und uns dieses Maß zur Bestellung mitteilen. ist der Durchmesser zu groß angegeben passt der Klemmhalter nicht drüber und ist der Durchmesser zu klein angegeben, kann es sein, dass der Klemmhalter sich nicht festziehen lässt.
Sollte Ihr Handlauf einen größeren Durchmesser als > 60mm haben kontaktieren Sie uns bitte vor Ihrer Bestellung!
Mit Ihrem gemessenen Durchmesser-Maß erstellen wir die Konstruktion und schneiden mit 4000 bar Wasserdruck und aus 15mm dickem rostfreiem Edelstahl V2A Ihre Klemmhalter. Anschließend erfolgt noch die mechanische Bearbeitung in dem die Klemmhalter seitlich gebohrt und M8-Gewinde geschnitten werden.
Die Klemmhalter werden nur außen geschraubt. Das heißt, es ist nicht notwendig, dass Sie Ihren alten Handlauf durchbohren, um die Klemmhalter zu befestigen. Die Klemmkraft alleine in Kombinantion mit meheren Haltern ist sehr hoch und stabil.
ACHTUNG: Es kann sein, dass durchs Befestigen und Entfernen Kratzer im alten Handlauf enstehen. Es kann daher ein spurenfreies Entfernen der Klemmhalter nicht garantiert werden!
Die Klemmhalter sind dazu da, den alten Handlauf mit viel Kraft zu umschließen. Dadruch können Druckstellen entstehen.
Gründe für eine Handlauferhöhung können sein, dass der vorhandene Handlauf oder das Geländer nicht mehr den aktuellen Vorschriften entspricht und ein Neubau zu aufwendig und teuer wäre.
Häufigstes Beispiel ist, wenn ein neuer Boden auf dem Balkon verlegt wird.
Bei dieser Geländer-Erhöhung konzentrieren wir uns auf runde Handläufe. Um ein Rundrohr zu erhöhen ist es notwendig eine Art Schelle zu entwickeln und zu konstruieren, die den alten Handlauf umschließt und klemmt und dazu noch modern und homogen aussieht, aber vor allem stabil ist. Es gibt unzählige Handlauf-Durchmesser, daher fertigen wir jeden der Klemmhalter ganz individuell nur für Ihren Handlauf zugeschnitten. Wir haben also keine Klemmhalter auf Lager. Jeder Klemmhalter ist ein Unikat. Es ist daher ganz wichtig, dass Sie Ihren Handlauf am besten mit einem Messschieber auf den Zehntel Millimeter genau messen und uns dieses Maß zur Bestellung mitteilen. ist der Durchmesser zu groß angegeben passt der Klemmhalter nicht drüber und ist der Durchmesser zu klein angegeben, kann es sein, dass der Klemmhalter sich nicht festziehen lässt.
Sollte Ihr Handlauf einen größeren Durchmesser als > 60mm haben kontaktieren Sie uns bitte vor Ihrer Bestellung!
Mit Ihrem gemessenen Durchmesser-Maß erstellen wir die Konstruktion und schneiden mit 4000 bar Wasserdruck und aus 15mm dickem rostfreiem Edelstahl V2A Ihre Klemmhalter. Anschließend erfolgt noch die mechanische Bearbeitung in dem die Klemmhalter seitlich gebohrt und M8-Gewinde geschnitten werden.
Die Klemmhalter werden nur außen geschraubt. Das heißt, es ist nicht notwendig, dass Sie Ihren alten Handlauf durchbohren, um die Klemmhalter zu befestigen. Die Klemmkraft alleine in Kombinantion mit meheren Haltern ist sehr hoch und stabil.
ACHTUNG: Es kann sein, dass durchs Befestigen und Entfernen Kratzer im alten Handlauf enstehen. Es kann daher ein spurenfreies Entfernen der Klemmhalter nicht garantiert werden!
Die Klemmhalter sind dazu da, den alten Handlauf mit viel Kraft zu umschließen. Dadruch können Druckstellen entstehen.
Grundsätzlich gilt:
1. Wir benötigen immer eine bemaßte Skizze Ihres Handlaufs (Außenmaße des Geländers und auch Querschnitt bzw. den genauen Durchmesser des vorhandenen Handlaufes, sowie die alte und gewünschte Höhe bzw. das Maß der Erhöhung) und idealerweise ein Foto vom Geländer.
2. Wir erstellen immer eine CAD-Skizze zu Ihrer Freigabe. Ohne Freigabe beginnen wir nicht die Fertigung.
3. Der alte Handlauf muss nicht durchbohrt werden
4. Denken Sie daran, falls z.B. eine evtl. Zinkschicht o.ä. auf Ihrem alten Handlauf abplatzt, diese Stellen anschließend wieder korrossionsbeständig zu machen z.B. mit Zinkspray.
5. Bitte prüfen Sie, dass Ihr "alter" Handlauf bzw. das Geländer ausreichend Stabiltät hat, um die Geländererhöhung fest zu verbinden und dauerhaft zu tragen.
6. Die Handlauferhöhungen werden zur Selbstmontage geliefert. Die sachgemäße und richtige Montage ist grundentscheidend für die Sicherheit. Im Zweifel kontaktieren Sie uns!
7. Bei Absturzsicherungen sollte die lichte Weite zwischen altem und neuem Handlauf maximal 120mm sein, damit Niemand zwischendurch fallen kann.
2. Wir erstellen immer eine CAD-Skizze zu Ihrer Freigabe. Ohne Freigabe beginnen wir nicht die Fertigung.
3. Der alte Handlauf muss nicht durchbohrt werden
4. Denken Sie daran, falls z.B. eine evtl. Zinkschicht o.ä. auf Ihrem alten Handlauf abplatzt, diese Stellen anschließend wieder korrossionsbeständig zu machen z.B. mit Zinkspray.
5. Bitte prüfen Sie, dass Ihr "alter" Handlauf bzw. das Geländer ausreichend Stabiltät hat, um die Geländererhöhung fest zu verbinden und dauerhaft zu tragen.
6. Die Handlauferhöhungen werden zur Selbstmontage geliefert. Die sachgemäße und richtige Montage ist grundentscheidend für die Sicherheit. Im Zweifel kontaktieren Sie uns!
7. Bei Absturzsicherungen sollte die lichte Weite zwischen altem und neuem Handlauf maximal 120mm sein, damit Niemand zwischendurch fallen kann.
Lieferumfang:
Handlauf Ø42,4mm oder Ø33,7mm oder Ø48,3mm (je nach Form des Geländers z.B. gerade also I-Form oder L-Form oder eine U-Form)
je nach Bedarf: Handlaufverbinder, Handlauf-Eckverbinder 90°, flexibles Handlauf Gelenk (zum Einkleben mit Edelstahlklebstoff)
je nach Bedarf: Endkappen gewölbt oder flach oder Kugelform
je nach Bedarf: Wandflansche am Handlaufende zur Wandbefestigung
Klemm-Halter bestehen aus: je 1 x Klemm-Oberteil und Klemm-Unterteil Breite und Höhe = ca. 70mm - 90mm (ergibt sich aus Ihrem alten Handlauf-Ø) / t = 15mm und
Trägerstütze Ø12 x X (Ihre Wunschhöhe), flexibler Kugelring (Ø42,4 / Ø33,7 / Ø48,3), 1 x Senkopf-Schrauben M6x16
Wir liefern Ihnen zu jedem Klammhalter einen Satz Schrauben. Dieser besteht aus:
2 x M6 x 50mm A2 (je nach Durchmesser Ihres vorhanden Handlaufes und Größe der Klemmhalter
2 x Unterlegscheibe M6 A2
2 x Stopp-Mutter M6 A2
1 x Federring M6 A2
inklusive Edelstahl-Klebstoff (je nach Bestellung wenn Sie Rohrverbinder oder 90° Eckverbinder bestellen)
Achten Sie immer darauf dass alle Schrauben gut und sicher angezogen sind und nichst wackelt. Bei Fragen jederzeit: info@handlauf-inox.de
Material: alles Edelstahl rostfrei V2A 1.4301
je nach Bedarf: Handlaufverbinder, Handlauf-Eckverbinder 90°, flexibles Handlauf Gelenk (zum Einkleben mit Edelstahlklebstoff)
je nach Bedarf: Endkappen gewölbt oder flach oder Kugelform
je nach Bedarf: Wandflansche am Handlaufende zur Wandbefestigung
Klemm-Halter bestehen aus: je 1 x Klemm-Oberteil und Klemm-Unterteil Breite und Höhe = ca. 70mm - 90mm (ergibt sich aus Ihrem alten Handlauf-Ø) / t = 15mm und
Trägerstütze Ø12 x X (Ihre Wunschhöhe), flexibler Kugelring (Ø42,4 / Ø33,7 / Ø48,3), 1 x Senkopf-Schrauben M6x16
Wir liefern Ihnen zu jedem Klammhalter einen Satz Schrauben. Dieser besteht aus:
2 x M6 x 50mm A2 (je nach Durchmesser Ihres vorhanden Handlaufes und Größe der Klemmhalter
2 x Unterlegscheibe M6 A2
2 x Stopp-Mutter M6 A2
1 x Federring M6 A2
inklusive Edelstahl-Klebstoff (je nach Bestellung wenn Sie Rohrverbinder oder 90° Eckverbinder bestellen)
Achten Sie immer darauf dass alle Schrauben gut und sicher angezogen sind und nichst wackelt. Bei Fragen jederzeit: info@handlauf-inox.de
Material: alles Edelstahl rostfrei V2A 1.4301
Nicht im Lieferumfang inbegriffen (optional anwählbares Montagematerial):
Für die Wandflansche liefern wir optional Spanplattenschrauben Ø5x70mm und Tox Trika Allzweckdübel Ø8mm (je Flansch drei Satz)So wird bestellt. In ein paar Schritten zu Ihrem persönlichen freistehenden Handlauf Orientieren Sie sich an unseren Skizzen bei den Produktbildern!

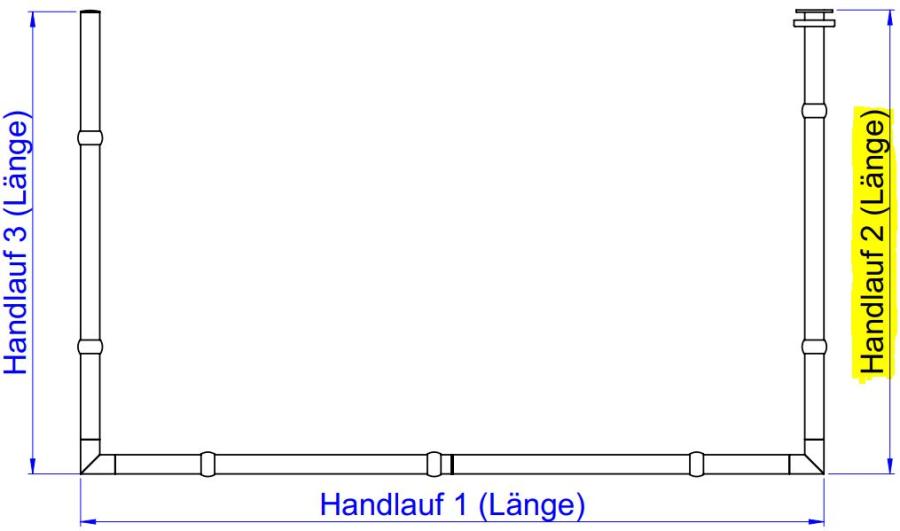

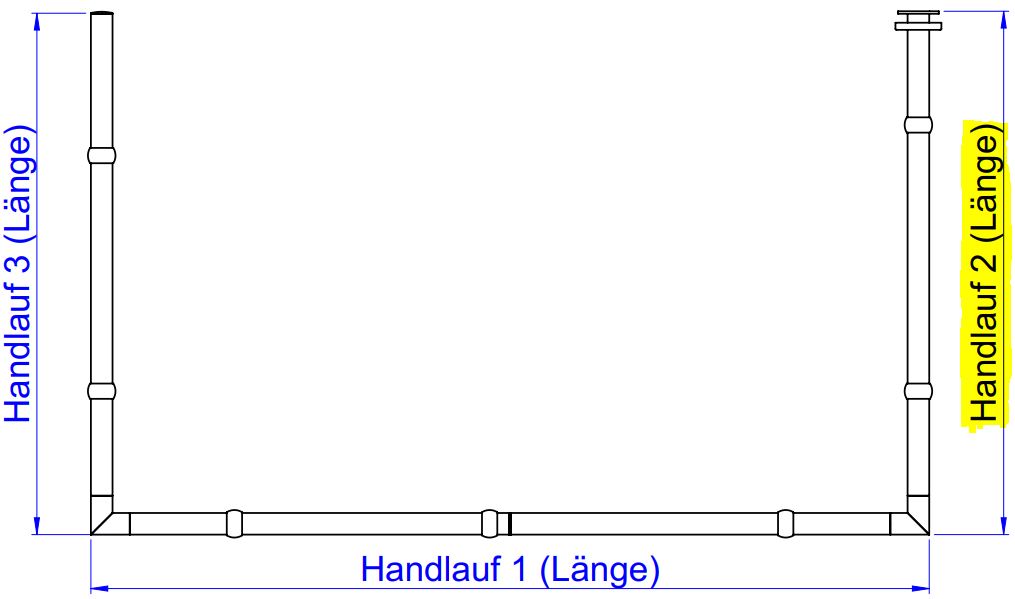

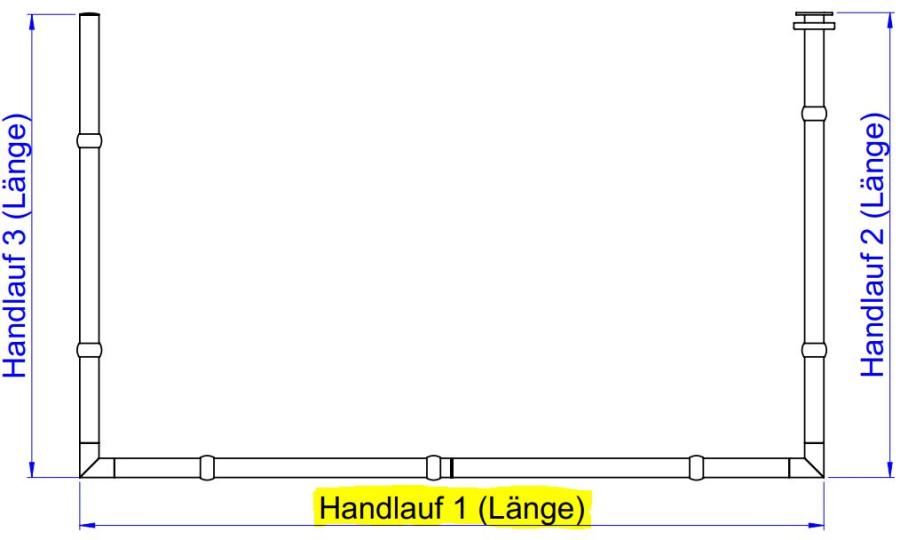

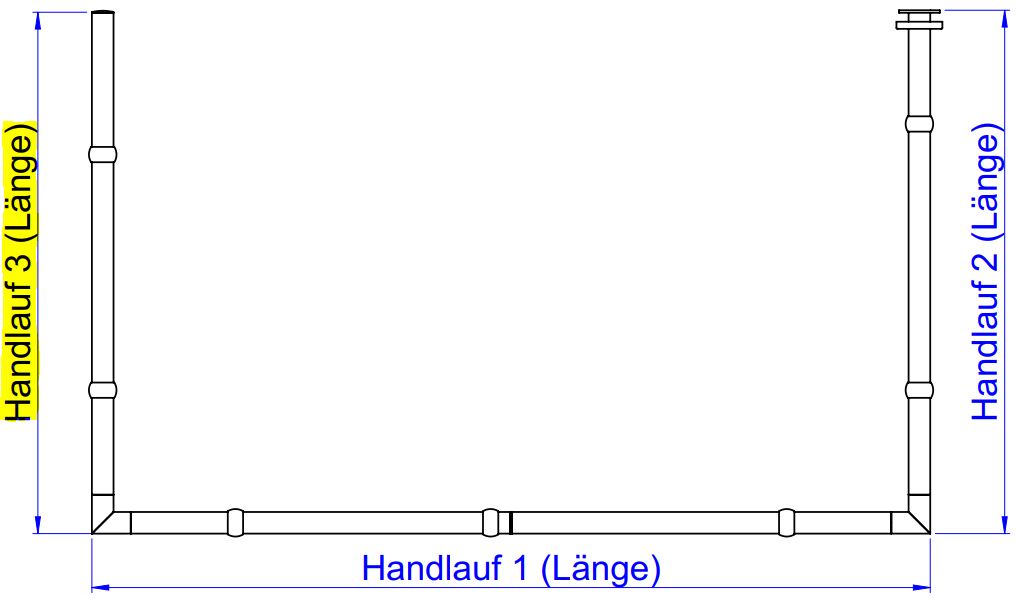

1. Wählen Sie den passenden Längenbereich der Handläufe "Handlauf 1" / "Handlauf 2" / "Handlauf 3"
Je nach Form Ihres Geländers wählen Sie die den Längenbereich für den Handlauf 1 (bei I-Form, L-Form, U-Form), für den Handlauf 2 (bei L-Form, U-Form), für den Handlauf 3 (bei U-Form). Es handelt sich immer um die Außenmaße (inkl. Verbinder, Endkappen und Wandflansche). Wir berechnen die Rohrlängen für Sie und erstellen eine CAD-Skizze.
2. Wählen Sie den gewünschten neuen Handlauf-Durchmesser "Handlauf-Ø"
3. Wählen Sie die Anzahl der geraden "Rohr-Verbinder"
Bis 5000mm liefern wir die Handläufe in einem Stück. Ab 5000mm bis 10000mm benötigen Sie min. einen Verbinder. Oder wenn Sie auch kürzer Handläufe verbinden möchten.(inkl. Edelstahlklebstoff)
4. Wählen Sie die Anzahl der 90° Eckverbinder, Steckfittinge "90°- Eckverbinder"
Bei U-Form z.B. "2 Stück", Bei L-Form z.B. "1 Stück" oder "keinen" und die Ecken (bei L-Form und U-Form) bleiben offen (unverbunden) mit Endkappen-Abschluss(inkl. Edelstahlklebstoff)
5. Wählen Sie die Anzahl der flexiblen Gelenke "Gelenk"
Einstellbar von 90° bis 180° (wenn z.B. Ihr Geländer keine reinen 90° Winkel beinhaltet)Bei I-Form: keinen, Bei L-Form: einen, bei U-Form: zwei. Oder Sie schließen die einzelnen Handläufe ohne Verbinder mit z.B. Endkappen ab.
(inkl. Edelstahlklebstoff)
6. Wählen Sie die Anzahl der Wandflansche "Wandflansch"
für den stirnseitigen WandanschlussMaximal bei I-Form, L-Form, U-Form sind zwei Stück möglich
(Wenn Sie keinen Wandflansch also keinen Wandanschluss möchten wählen Sie "ohne" aus und dafür die Form der Endkappe)
7. Wählen Sie die gewünschten Endkappen "Endkappe"
Alle offenen Enden, zu denen Sie keinen Verbinder oder Eckverbinder oder flexiblen Gelenke oder Wandlansche gewählt haben, schließen wir mit Endkappen ab.- Vormontiert -
Wenn Sie auf beiden Enden einen Wandflansch möchten (Auswahl bei Wandflansch 2 Stück) dann wählen Sie bei Endkappe "ohne" aus
Sie können folgende Formen der Endkappen wählen:

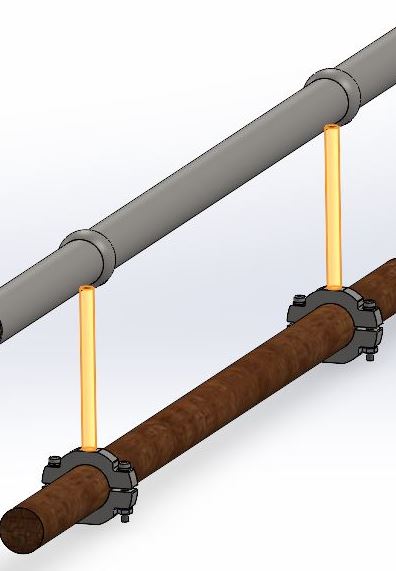

8. Wählen Sie die Länge der Trägerstütze (Ø12mm x X) "Trägerstütze"
Daraus ergibt sich das Maß der Erhöhung = ca. 12mm Klemmhalter-Oberteil + Xmm Länge der Trägerstütze + 5mm Kugering + Ø42,4mm oder 33,7mm oder 48,3mm neuer HandlaufMaximal lichte Weite zwischen altem und neuem Handlauf sollte bei Absturzsicherungen 120mm sein (!), damit Niemand zwischendurchfallen kann.
Lichte Weite = 12mm Flanschplatte + Xmm Trägerstütze + 5mm Kugering = max. 120mm
9. Wählen Sie die Anzahl der Halter "Klemmhalter"
Der Abstand zwischen den Halter (bzw. die Anzahl der Halter) sollte nicht zu groß gewählt werden, da dies die stabilisierenden Bauteile sind (z.B. 1000mm bis 1500mm).Besser einen Halter zu viel als zu wenig!
10. Wählen Sie wenn Sie das Montagematerial wünschen
für die Wandflansche: je Wandflansch liefern wir optional Spanplattenschrauben aus V2A Ø5x70mm und Tox Trika Allzweckdübel (je Flansch drei Satz)Hier erhalten Sie eine Übersicht unseres Montagematerials (Link)
11. Pflegespray & Reinigungsspray für Edelstahl (400ml) - optional auswählbar
Persönliche Beratung Um eine persönliche Beratung zu erhalten, klicken Sie hier (Link)
Sicherheitshinweise:
Für mehr Informationen lesen Sie bitte hier weiter (Link)Unsere Produkte werden ohne Leistungserklärung geliefert und nur auf Anfrage und Angebot nach DIN EN 1090 hergestellt.
Die Lieferung erfolgt ausschließlich zur Selbstmontage.
Pflegehinweise
Rostfreier Edelstahl heißt zwar rostfrei aber kann trotzdem rosten. Fremdrost befindet als Staub in der Luft und im Regen. Fremdrost kann auch rostfreien Edelstahl angreifen, wenn er nicht rechtzeitig beseitigt wird. Bitte Ihr Edelstahlprodukt daher regelmäßg reinigen und versiegeln mit einem geeigneten Edelstahl-Pflegespray. So behält Ihre Handlauf-Geländererhöhung stets ihren typischen Edelstahl-Glanz. Edelstahl V2A (1.4301) ist übrigens nicht chlor- und solebeständig.
